În calitate de furnizor de expansoare de fascicul de CO2, întâmpin adesea întrebări de la clienți cu privire la integrarea unui expandor de fascicul de CO2 într-un sistem laser CO2. Acest subiect este nu numai de mare interes pentru producătorii și cercetătorii de sisteme laser, ci și crucial pentru funcționarea eficientă și eficientă a sistemelor laser CO2. În această postare pe blog, voi aprofunda fezabilitatea, beneficiile și considerentele integrării unui expandator de fascicul de CO2 într-un sistem laser CO2.
Fezabilitatea integrării
Integrarea unui expandator al fasciculului CO2 într-un sistem laser CO2 este pe deplin fezabilă. Laserele cu CO2 funcționează la o lungime de undă de 10,6 micrometri, iar expansoarele de fascicul de CO2 sunt proiectate special pentru a funcționa cu această lungime de undă. Aceste expansoare de fascicul sunt de obicei fabricate din materiale care sunt transparente la lungimea de undă de 10,6 micrometri, cum ar fi seleniura de zinc (ZnSe) sau germaniu (Ge).
Principiul de bază al unui expandator de fascicul este de a crește diametrul unui fascicul laser, menținând în același timp divergența acestuia. Acest lucru se realizează printr-o combinație de lentile sau oglinzi. Într-un sistem laser CO2, expansorul fasciculului poate fi plasat pe calea optică a fasciculului laser, fie înainte, fie după alte componente optice.
De exemplu, dacă un sistem laser CO2 este utilizat pentru prelucrarea materialelor, cum ar fi tăierea sau sudarea, expansorul de fascicul poate fi plasat înaintea lentilei de focalizare. Prin creșterea diametrului fasciculului, expandorul fasciculului poate reduce divergența fasciculului, permițând un fascicul mai concentrat și mai intens la piesa de prelucrat. Acest lucru poate îmbunătăți calitatea și precizia prelucrării materialelor.
Beneficiile integrării
Calitate îmbunătățită a fasciculului
Unul dintre avantajele principale ale integrării unui expandator de fascicul de CO2 într-un sistem laser cu CO2 este îmbunătățirea calității fasciculului. După cum am menționat mai devreme, un expandator al fasciculului poate reduce divergența fasciculului laser. Un fascicul de divergență mai mic înseamnă că fasciculul își poate menține intensitatea pe o distanță mai lungă, rezultând un punct laser mai uniform și mai precis pe țintă.
În aplicații precum marcarea cu laser sau gravarea, un fascicul de înaltă calitate este esențial pentru a produce marcaje clare și detaliate. Utilizarea unui expansor al fasciculului de CO2 poate spori claritatea și contrastul marcajelor, făcându-le mai lizibile și mai plăcute din punct de vedere estetic.
Capacitate de focalizare îmbunătățită
Un alt beneficiu semnificativ este capacitatea de focalizare îmbunătățită. Când diametrul fasciculului este mărit de expandorul fasciculului, dimensiunea spotului focal la punctul de focalizare poate fi redusă. Acest lucru este deosebit de important în aplicațiile în care este necesar un punct laser mic și intens, cum ar fi microprelucrarea sau găurirea cu laser.
De exemplu, în fabricarea de componente micro-electronice, un punct laser mic și bine focalizat poate fi folosit pentru a găuri găuri minuscule sau pentru a face tăieturi precise. Integrarea unui expansor al fasciculului de CO2 permite un control mai bun al dimensiunii spotului focal, îmbunătățind acuratețea și eficiența procesului de fabricație.
Distanța de lucru crescută
Un expansor al fasciculului de CO2 poate crește, de asemenea, distanța de lucru dintre sistemul laser și piesa de prelucrat. Deoarece divergența fasciculului este redusă, fasciculul poate parcurge o distanță mai mare fără o răspândire semnificativă. Acest lucru oferă mai multă flexibilitate în configurarea sistemului laser, în special în aplicațiile în care piesa de prelucrat este situată la o distanță relativ mare de sursa laser.
Considerații pentru integrare
Alinierea optică
Unul dintre considerentele cheie atunci când se integrează un expansor al fasciculului CO2 într-un sistem laser CO2 este alinierea optică. Expansorul fasciculului trebuie să fie aliniat precis cu fasciculul laser pentru a se asigura că fasciculul trece prin centrul expandorului și este extins uniform. Orice nealiniere poate duce la un fascicul distorsionat sau neuniform, care poate degrada performanța sistemului laser.
Tehnicile de aliniere adecvate, cum ar fi utilizarea instrumentelor de aliniere și respectarea instrucțiunilor producătorului, ar trebui utilizate în timpul procesului de integrare. Verificări și ajustări regulate pot fi, de asemenea, necesare pentru a menține alinierea în timp.
Compatibilitate cu alte componente
Expansorul fasciculului de CO2 trebuie să fie compatibil cu alte componente optice din sistemul laser. Aceasta include considerații precum dimensiunea, distanța focală și acoperirea lentilelor sau oglinzilor din expansorul fasciculului și ale altor componente.
De exemplu, dacă expansorul fasciculului este plasat înaintea unei lentile de focalizare, distanța focală a expandatorului fasciculului și a lentilei de focalizare trebuie selectate cu atenție pentru a obține caracteristicile dorite ale fasciculului la piesa de prelucrat. În plus, acoperirile componentelor optice ar trebui să fie compatibile pentru a minimiza reflexiile și pierderile.
Managementul termic
Laserele cu CO2 pot genera o cantitate semnificativă de căldură, iar integrarea unui expandator al fasciculului de CO2 poate introduce, de asemenea, probleme suplimentare legate de căldură. Materialele utilizate în expandorul fasciculului, cum ar fi ZnSe sau Ge, pot absorbi o parte din energia laserului, ducând la încălzire.
Ar trebui implementate tehnici adecvate de management termic, cum ar fi utilizarea radiatoarelor sau a sistemelor de răcire, pentru a preveni supraîncălzirea extensiei fasciculului și a altor componente optice. Acest lucru poate asigura stabilitatea și fiabilitatea pe termen lung a sistemului laser.
Produsele noastre de extindere a fasciculului de CO2
La compania noastră, oferim o gamă largă deExpansor de fascicul de CO2produse care sunt concepute pentru o integrare perfectă în sistemele laser CO2. Expansoarele noastre de fascicul sunt fabricate din materiale de înaltă calitate și sunt proiectate cu atenție pentru a oferi performanțe excelente.

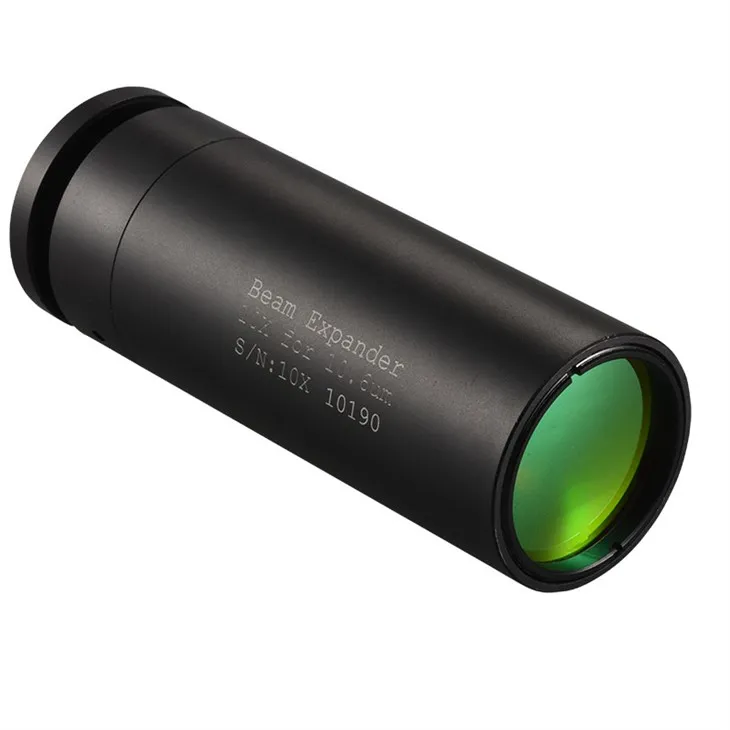

Oferim si noiZoom Beam Expanderopțiuni, care permit rapoarte reglabile de expansiune a fasciculului. Acest lucru oferă o flexibilitate mai mare în diferite aplicații, deoarece utilizatorul poate regla diametrul fasciculului în funcție de cerințele specifice ale sarcinii.
Pe lângă expansoarele noastre de fascicul de CO2, mai avemExtensor de fascicul de 532 nmproduse pentru alte lungimi de undă laser. Echipa noastră de experți este întotdeauna disponibilă pentru a oferi asistență tehnică și consiliere cu privire la integrarea expansoarelor noastre de fascicul în sistemul dumneavoastră laser.
Concluzie
În concluzie, integrarea unui expansor al fasciculului CO2 într-un sistem laser CO2 este atât fezabilă, cât și benefică. Poate îmbunătăți calitatea fasciculului, poate îmbunătăți capacitatea de focalizare și poate crește distanța de lucru a sistemului laser. Cu toate acestea, trebuie luate în considerare considerații atente, cum ar fi alinierea optică, compatibilitatea cu alte componente și managementul termic.
Dacă sunteți interesat să integrați un expansor al fasciculului CO2 în sistemul dumneavoastră laser CO2 sau dacă aveți întrebări despre produsele noastre, vă rugăm să nu ezitați să ne contactați. Echipa noastră este dornică să discute despre nevoile dumneavoastră specifice și să vă ofere cele mai bune soluții pentru aplicațiile dumneavoastră laser.
Referințe
- Siegman, A. E. (1986). Lasere. Cărți universitare de știință.
- Saleh, BEA și Teich, MC (2007). Fundamentele Fotonicii. Wiley.
- Mourou, GA, & Strickland, D. (1985). Comprimarea impulsurilor optice ciripit amplificate. Optics Communications, 56(3), 219 - 221.
